Cara Membuat Peta Jaringan RT/RW Net untuk Pengajuan Kemitraan ISP

Untuk membuat peta jaringan RT/RW Net, tandai lokasi pusat perangkat, titik distribusi, jalur koneksi, dan area pelanggan. Beri kode setiap titik, bedakan jaringan aktif dari rencana perluasan, lalu lengkapi peta dengan diagram serta tabel data. Paket ini membantu calon ISP memahami kondisi jaringan sebelum membahas pengajuan kemitraan.

Peta jaringan RT/RW Net adalah dokumen yang menunjukkan lokasi pusat perangkat, titik distribusi, jalur koneksi, dan area pelanggan. Dalam pengajuan kemitraan ISP, peta membantu menjelaskan kondisi jaringan serta bagian yang masih perlu diperiksa. Peta lokasi menunjukkan posisi di lapangan; diagram jaringan melengkapi informasi dengan hubungan antarperangkat.

Penjelasan seperti “router ada di rumah saya, kabel lanjut ke gang sebelah” sering sulit dipahami oleh orang yang belum mengenal lokasi. Peta membuat titik dan jalur tersebut bisa dibuka kembali. Bagian yang belum diketahui juga dapat ditandai untuk pemeriksaan berikutnya.

Panduan ini ditujukan bagi pengelola RT/RW Net yang sudah memiliki jaringan atau sedang merencanakan area baru. Kita akan memakai satu contoh ilustratif, membuat peta dengan Google My Maps, dan menyusun berkas pendamping. Format di bawah merupakan contoh kerja yang dapat disesuaikan bersama calon ISP.

Apa Bedanya Peta Lokasi dan Diagram Jaringan RT/RW Net?

Peta lokasi menjawab “di mana titik dan jalurnya?”. Diagram jaringan menjawab “titik mana terhubung ke titik mana?”. Keduanya saling melengkapi ketika Anda menjelaskan jaringan RT/RW Net kepada tim teknis.

Dalam contoh berikut, POP-01 adalah pusat perangkat. POP (Point of Presence) di sini digunakan sebagai nama titik pusat jaringan lokal, bukan bukti status perizinan. ODP-01 dan ODP-02 adalah titik distribusi fiber optik; ODP (Optical Distribution Point) merupakan titik pembagian sambungan optik. Jika jaringan Anda menggunakan switch atau radio, tuliskan perangkat yang benar-benar digunakan.

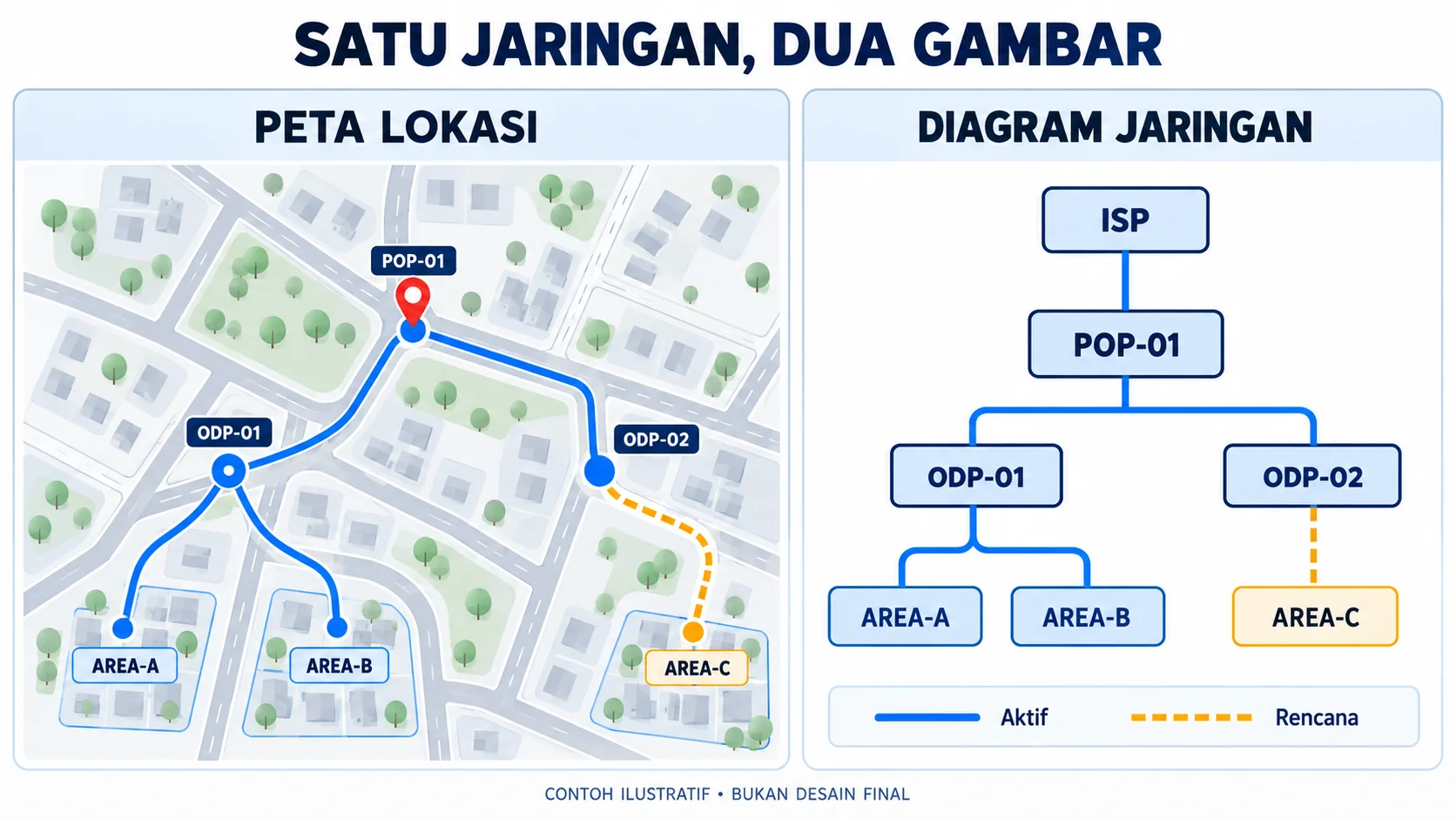

Ilustrasi dibuat dengan AI untuk menjelaskan cara membaca dokumen. Lokasi dan jalur bersifat fiktif. Diagram menyederhanakan hubungan titik; perangkat aktif dan detail sambungan belum ditampilkan.

Contoh ini memiliki 1 pusat perangkat, 2 titik distribusi, dan 3 area pelanggan. AREA-A dan AREA-B sudah dilayani, sementara sambungan menuju AREA-C masih berupa rencana. Kode dan status yang sama digunakan sepanjang contoh agar peta, diagram, serta tabel dapat dicocokkan.

Siapkan data sebelum membuat peta jaringan RT/RW Net

Mulailah dari data yang Anda ketahui. Untuk setiap titik, catat alamat, koordinat, fungsi, perangkat, dan sumber informasinya. Jika posisi belum diperiksa di lapangan, tandai statusnya agar pembaca memahami keterbatasan data tersebut.

Siapkan bahan berikut:

• alamat pusat perangkat dan titik distribusi;
• koordinat dengan kolom latitude (lintang) dan longitude (bujur) yang terpisah;
• jalur yang sudah digunakan dan jalur yang direncanakan;
• daftar perangkat serta pemilik aset yang diketahui;
• kelompok pelanggan dan tanggal pencatatan jumlahnya;
• foto lokasi dengan kode titik, arah pengambilan, dan tanggal;
• hambatan atau data yang masih perlu dikonfirmasi.

Periksa urutan koordinat sebelum memindahkannya ke aplikasi peta. Kolom lintang dan bujur yang tertukar dapat membuat titik berada di lokasi yang salah. Buka kembali titik tersebut dan cocokkan dengan alamat serta informasi lapangan.

Untuk menilai apakah area layak dikembangkan, lanjutkan ke checklist kelayakan area kemitraan ISP. Artikel ini berfokus pada pembuatan peta dan berkas pendampingnya.

Buat peta lokasi dengan Google My Maps

Gunakan komputer untuk mengikuti langkah ini. Google My Maps menyediakan penanda lokasi, garis, dan layer atau lapisan data. Nama menu dapat tampil berbeda sesuai bahasa akun; padanan bahasa Inggris dicantumkan agar mudah dicari. Anda bisa memasukkan titik satu per satu atau mengimpor tabel CSV.

1. Buat peta baru dan beri nama

Masuk ke Google My Maps, pilih Create a new map, lalu ubah nama peta. Sertakan nama area, tanggal, dan versi agar Anda dapat membedakan dokumen terbaru dari salinan lama.

Contoh nama: Peta Jaringan Area Contoh — 2026-10-01 — v01. Pada deskripsi, jelaskan tujuan peta dan bagian yang masih perlu diperiksa. Langkah pembuatan peta tersedia pada panduan resmi Google My Maps.

2. Pisahkan titik, jalur aktif, dan rencana perluasan

Gunakan Add layer untuk membuat lapisan yang mudah dibaca. Untuk contoh ini, susun 4 layer: titik perangkat, jalur aktif, rencana perluasan, dan area pelanggan. Ubah nama setiap layer agar isinya langsung dipahami.

Dengan susunan ini, Anda dapat menyembunyikan rencana perluasan ketika ingin membahas jaringan yang sudah berjalan. Google menjelaskan pengelolaan layer serta pilihan warna dan ikon pada panduan penggunaan layer.

3. Tandai pusat perangkat dan titik distribusi

Tambahkan penanda pada lokasi pusat perangkat, lalu beri nama POP-01. Lanjutkan dengan ODP-01 dan ODP-02. Pada keterangan titik, tuliskan fungsi, perangkat, status jaringan, dan informasi yang masih perlu diperiksa.

Gunakan kode yang mudah dikenali dan jangan menggantinya saat membuat tabel atau menamai foto. Misalnya, foto titik pertama dapat diberi nama POP-01-tampak-depan.jpg. Hindari memasukkan password router, akun billing, atau data pelanggan ke keterangan peta.

Contoh keterangan titik: ODP-01 — Distribusi optik. Status: aktif. Terhubung ke POP-01 dan melayani AREA-A serta AREA-B. Koordinat belum diperiksa di lapangan. Foto: ODP-01-tampak-depan.jpg. Ganti keterangan ini dengan data yang benar; jangan gunakan contoh sebagai hasil pemeriksaan lokasi.

Jika Anda sudah memiliki tabel koordinat, data dapat diimpor daripada dimasukkan satu per satu. Siapkan CSV dengan baris pertama sebagai judul kolom dan pastikan setiap titik memiliki alamat atau koordinat. Pada peta, tambahkan layer baru lalu pilih Import dan unggah CSV. Saat diminta memilih kolom lokasi, pilih latitude dan longitude; untuk nama penanda, pilih kode_titik. Periksa hasilnya di peta dan cocokkan beberapa titik dengan alamat sebelum melanjutkan. Google My Maps menerima CSV dan spreadsheet; lihat panduan impor data Google.

4. Gambar jalur yang diketahui

Pilih layer jalur aktif, lalu gunakan Draw a line → Add line or shape. Klik titik awal dan setiap belokan rute, selesaikan garis, lalu beri nama serta keterangan. Cara menggambar tersedia pada panduan garis dan bentuk Google My Maps.

Ikuti jalur yang diketahui dari dokumentasi atau pemeriksaan lokasi. Jika rute baru berupa usulan, letakkan pada layer rencana dan tandai bagian yang membutuhkan verifikasi akses. Garis yang terlihat bisa digambar pada peta belum membuktikan jalur itu dapat digunakan untuk pemasangan.

Untuk contoh, jalur POP-01 → ODP-01 dan POP-01 → ODP-02 diberi status aktif. Sambungan ODP-02 → AREA-C diberi status rencana. Tulis nama kedua ujung jalur agar hubungannya jelas.

5. Tandai area pelanggan dan buat legenda

Kelompokkan pelanggan berdasarkan blok atau area yang berguna untuk evaluasi. Beri kode AREA-A, AREA-B, dan AREA-C, lalu jelaskan apakah kelompok tersebut berisi pelanggan aktif atau calon pelanggan. Catat sumber jumlah pelanggan dan tanggal datanya.

Gunakan warna yang konsisten, tetapi sertakan juga status dalam nama atau keterangan. Pada ilustrasi, garis biru penuh berarti aktif dan garis jingga putus-putus berarti rencana. Dalam My Maps, gunakan layer, warna, dan label status agar perbedaan tetap jelas meskipun gaya garis berbeda dari ilustrasi.

Lengkapi peta dengan diagram hubungan jaringan

Buat diagram yang memakai kode titik yang sama. Anda bisa menggunakan aplikasi diagram atau menggambarnya secara rapi, lalu menyimpan hasilnya sebagai gambar atau PDF. Pada tahap awal, yang perlu terlihat adalah urutan koneksi dan cabang distribusinya.

Untuk contoh ini, susun hubungan ISP menuju POP-01, lalu bercabang ke ODP-01 dan ODP-02. ODP-01 melayani AREA-A serta AREA-B; ODP-02 memiliki rencana sambungan ke AREA-C.

Tambahkan perangkat aktif, jenis media, atau detail port bila dibutuhkan untuk pembahasan teknis. Diagram ringkas tersebut belum menunjukkan seluruh desain fiber, konfigurasi perangkat, maupun kapasitas layanan. Jika kebutuhan bandwidth perlu dihitung, gunakan panduan menghitung bandwidth RT/RW Net.

Hubungkan peta dengan tabel titik dan aset

Tabel membantu tim menemukan detail yang tidak muat pada gambar. Kode titik menjadi penghubung antara tabel, peta, diagram, dan foto. Berikut contoh ringkas dengan status yang sama seperti ilustrasi.

Unduh template tabel titik jaringan RT/RW Net dalam format CSV. Template berisi kode contoh dengan kolom lokasi dan koordinat yang kosong. Ganti isinya dengan data jaringan Anda; untuk impor ke peta, isi koordinat atau alamat yang dapat dikenali terlebih dahulu.

Untuk sebuah area, koordinat pada tabel bisa dipakai sebagai titik referensi. Batas area tetap digambar pada peta dan dijelaskan di kolom catatan. Jangan menganggap satu titik koordinat mewakili seluruh batas layanan.

Catat panjang jalur pada daftar tersendiri jika diperlukan, lengkap dengan satuan, sumber, dan statusnya. Misalnya, 250 meter — estimasi dari gambar rute, belum diukur di lapangan. Angka tersebut hanya contoh cara pencatatan, bukan ukuran jalur pada ilustrasi atau patokan kebutuhan kabel.

Kesalahan yang Perlu Diperiksa pada Peta Jaringan RT/RW Net

Kesalahan dokumentasi dapat membuat pembahasan bolak-balik. Periksa hal berikut sebelum mengirim berkas:

• Kode berbeda antarfile: samakan nama titik pada peta, diagram, tabel, dan foto.
• Posisi belum cocok dengan alamat: buka ulang koordinat dan catat titik yang memerlukan pemeriksaan.
• Jalur aktif bercampur dengan rencana: pisahkan layer serta tulis status setiap sambungan.
• Estimasi terlihat seperti hasil ukur: cantumkan sumber dan status data panjang jalur.
• Foto tidak memiliki konteks: tulis kode titik, objek, arah pengambilan, dan tanggal.
• Versi dokumen tidak jelas: gunakan tanggal serta nomor versi yang sama pada paket pengajuan.

Peta merupakan bahan evaluasi awal. Panjang garis, warna jalur, dan simbol perangkat tidak cukup untuk menetapkan redaman optik, ketersediaan sambungan, biaya pemasangan, atau kapasitas yang dibutuhkan. Bagian tersebut perlu dibahas dengan data teknis dan kondisi lokasi yang sesuai.

Berkas Peta Jaringan untuk Pengajuan Kemitraan ISP

Di panel peta My Maps, buka menu More lalu pilih Export to KML/KMZ. Ikuti pilihan ekspor yang tersedia, kemudian periksa file hasilnya. Jika yang diperlukan hanya data satu layer, Google juga menyediakan ekspor layer ke CSV. Rujuk panduan ekspor dan pengaturan akses peta.

Tanyakan format yang bisa digunakan calon ISP sebelum mengirim seluruh berkas. Contoh paket berikut dapat membantu Anda menyusun dokumen secara teratur.

Kirim ringkasan tujuan pengajuan bersama dokumen: apakah Anda ingin membahas jaringan yang sudah berjalan, memperluas area, atau mengevaluasi perubahan koneksi upstream. Sebutkan lokasi, kebutuhan yang diketahui, serta bagian yang masih memerlukan survei.

Sebelum membagikan tautan, periksa penerima dan izin aksesnya. Peta jaringan untuk evaluasi tidak perlu dijadikan dokumen publik. Gunakan kelompok pelanggan untuk gambaran awal dan bahas pertukaran data yang lebih rinci melalui kanal yang disepakati.

Jika berkas sudah siap, buka Program Kemitraan ISP SJT untuk pengelola RT/RW Net untuk melihat informasi program dan memulai pembahasan. Kriteria usaha dijelaskan pada syarat menjadi mitra ISP SJT. Data peta membantu menjelaskan lokasi, sedangkan keputusan kerja sama tetap mengikuti evaluasi teknis, usaha, dan dokumen.

Checklist akhir peta jaringan RT/RW Net

• [ ] Pusat perangkat, titik distribusi, dan area pelanggan sudah ditandai.
• [ ] Alamat serta koordinat dapat dicocokkan kembali.
• [ ] Kode titik sama pada peta, diagram, tabel, dan foto.
• [ ] Jalur aktif, rencana, dan data yang belum diperiksa dapat dibedakan.
• [ ] Estimasi panjang jalur memiliki satuan serta sumber.
• [ ] Tanggal, versi, dan kontak penanggung jawab tersedia.
• [ ] File dapat dibuka dan pengaturan akses sesuai penerima.

Mulailah dari satu area yang datanya paling lengkap. Setelah peta jaringan RT/RW Net, diagram, dan tabelnya cocok, tambahkan area lain dengan pola yang sama. Dokumen yang jelas membantu tim mengetahui apa yang sudah tersedia, apa yang direncanakan, dan apa yang perlu diperiksa berikutnya.
